YKA-XS系列小電流接地選線裝置
概述
我國的中壓電網絕大多數是小電流接地系統（也即中性點非有效接地系統），當發生單相接地故障時，規程雖允許帶故障運行2小時，但由于過電壓危害絕緣，仍可能引發事故。供配電系統故障統計表明，單相接地故障發生的概率占66％以上，因此迅速確定單相接地時的接地位置對供配電系統的安全運行意義重大。
隨著電力系統規模和容量的擴大，中壓電網逐步采用了中性點經消弧線圈接地的運行模式，且一般又運行于過補償方式，由此也導致了單相接地故障選線的困難。近年來，一些基于傳統算法的接地選線裝置相繼問世，但在實際應用中選線正確率仍然不高。目前，這一問題正成為改善電能質量、提高供電可靠性的主要困難之一。
正是在這種背景之下，經過多年跟大學實驗室聯合實驗和分析研究，我公司找到了以往選線方法正確率低的原因，提出了新的算法，并運用新一代采樣和處理技術，推出了新一代產品——YKA-XS系列小電流接地選線裝置。
本裝置采用先進的軟硬件設計方法，以暫態過渡過程為分析基礎，通過判斷小接地電流來實現選線。硬件方面，應用超大規模邏輯電路，實現數據采集完全硬件化；應用同步采樣技術，保證了分析數據的精準。算法方面，專門針對難度比較大的過補償高阻接地，開發成功了擁有完全自主知識產權的核心算法。裝置還運用其它多種算法同時分析，以動態權值處理多條回路多個算法的判別打分，使選線運算更加可靠、穩定。裝置技術性能指標符合DL/T 478-2001《靜態繼電保護及安全自動裝置通用技術條件》、DL/T871-2004《電力系統繼電保護產品動模試驗》、DL/T 872-2004《小接地電流系統單相接地保護裝置》等國家有關行業標準的規定。
功能及特點
※ 模塊化設計，結構緊湊，技術先進，高速32位ARM內核處理器使運算實時性和動作準確性得以保證。
※ 實時監控系統狀態，實時運算，根據信號采集、數據處理結果，發出相應的信號。
※ 工業標準的RS-485通訊接口，可以實時向上位機傳送系統的運行狀態，上位機也可以通過此通訊口對消弧控制器發出指令。
※ 故障追憶功能，大容量Flash存儲器保存最近32次歷史故障記錄。
※ 具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用。整機符合IEC6
※ 雙硬件看門狗電路確保軟件運行的可靠性。
※ 中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。
裝置正面效果圖
按鍵說明：
※ 1/+ ：根據液晶屏所顯示的菜單項標號選擇相應的功能；所要調整的參數值加1。
※ 2/- ：根據液晶屏所顯示的菜單項標號選擇相應的功能；所要調整的參數值減1。
※ 3 、 4 ：根據液晶屏所顯示的菜單項標號選擇相應的功能。
※ OK：確認更改設置；返回上一級菜單。
工作原理
本機在啟動工作后，當系統發生接地故障時，零序電壓會觸發本機進入采集狀態采集各回路零序電流，取出數據后進行第一階段運算。如1、2、3、4 號線的電流分別為-15A、+4A、+5A、+6A。此時消弧設備判斷接地類型，如果是金屬接地，消弧設備不動作；如果是弧光接地，消弧設備把弧光接地強行變?yōu)榻饘俳拥?，本機再進行采集狀態采集各回路零序電流，根據本次數據進行第二階段運算 。如果是金屬接地，此時接地1、2、3、4 號線的電流將可能約為-15A、+4A、+5A、+6A，故障線（1號線）電流與非故障線電流相反且至較大，故可直接判斷選線。如果是弧光接地，此時接地1、2、3、4 號線的電流方向一致，可能約為+5A、+4A、+5A、+6A，此時四條線路電流分別與第一階段的-15A、+4A、+5A、+6A 分別相減的增量差為20A、0A、0A、0A，故障線（1號線）的增量為20A，是增量最大的一路線，即可選出故障線。然后把所選出的接地信息在液晶顯示屏上顯示，并閉合相應的跳閘口，若接地現象消失、排除，本機返回工作狀態，跳閘口斷開。
技術指標及使用環境
1.使用條件
環境溫度：0℃～40℃；
大氣壓力：80～110Kpa；
空氣相對濕度：90%（25℃）、50%（40℃）；
適用范圍：3kV―35kV系統；
使用地點不能有爆炸危險的介質，周圍介質中不能含有腐蝕和破壞絕緣的導電介質或氣體，不允許環境充滿蒸汽及含有較嚴重霉菌存在；
安裝地點應具防御風、雨、沙和防塵設施。
2.輸入量額定值
零序電壓（U0）<100V，電壓測量精度：1%；
零序電流（I1～I40） <2A 且>20mA，電流測量精度：0.5%；
電源電壓：AC220V±10%，DC220V±10%；
功耗：<100 W；
零序電流回路輸入路數：有8路、24路、40路不同規格 （三母線段）。
3.輸出量額定值
共可輸出常開接點數：2對（可選購?fù)庵锰l模塊）；
接點容量： AC 240V/10A，DC 30V/10A；
所有繼電器輸出接點均可接報警輸出。
4.通訊接口
RS485@9600bps。

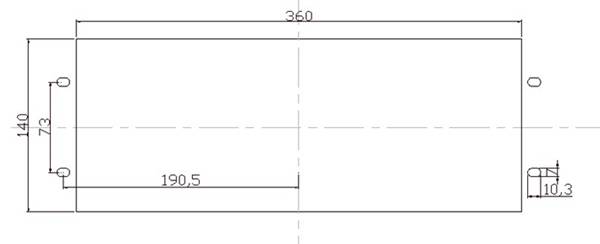

安裝尺寸
開孔圖如上。安裝螺絲開孔：直徑6~7mm。
機箱深度：180mm。
注：具體技術參數祥見產品說明
