YKA-GB-F系列風電專用限壓裝置
產品簡介
因風電廠天氣環境惡劣，對外絕緣要求較高，YKA-GB-J系列產品在密封上進行了特殊處理，更加適應風電廠氣候條件，同時根據油浸式變壓器及干式變壓器的耐壓參數分別進行設計，能夠有效保護出口處的升壓箱變。采用通流容量為800A/2000µs的閥片制作，能夠適應過電壓發生頻率較高、能量較大的區域?？紤]箱變內部空間較小，箱內采用分體式，便于安裝。
產品特點
1、 超大通流容量
YKA-GB-F系列風電專用限壓裝置采用通流容量大的閥片以提高產品在雷電多發地區的使用安全性。針對干式和油式變壓器的絕緣特點提供專業的防護，同時針對風電系統所受過電壓能量的特點，采用了性能優異的高能氧化鋅電阻，通流容量大，以提高保護器承受電壓的能力。
2、 運行更安全
YKA-GB-F系列風電專用限壓裝置采用了本公司的最新技術，即對雷電造成的過電壓進行有效防護，同時又對系統在操作過程中出現的操作過電壓進行抑制。提高產品在運行過程中的安全性和延長產品運行壽命。

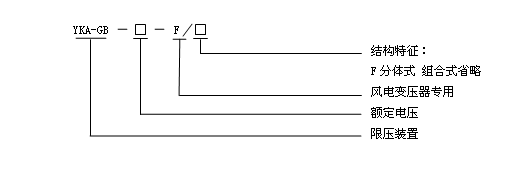

型號說明
風電35KV過電壓保護器參數
|
型號 |
系統標稱電壓KV |
過電壓保護器額定電壓KV |
直流1mA參考電壓不小于KV |
殘壓KV(峰值)不小于 |
通流容量 |
||||||||
|
8/20µs5KA |
操作500A |
2ma方波沖擊電流(A)18次 |
4/10µs沖擊電流(KA)2次 |
||||||||||
|
相間 |
相地 |
相間 |
相地 |
相間 |
相地 |
||||||||
|
YKA-GB-51-F/F |
35 |
51 |
73 |
134 |
114 |
800 |
65 |
||||||
|
YKA-GB-51-F |
35 |
51 |
84 |
73 |
150 |
134 |
117 |
102 |
800 |
65 |
|||
使用條件
1、 電源頻率不小于48Hz,不大于62Hz；
2、 環境溫度－40℃～＋40℃；
3、 海拔高度不超過2000米，7級以下的地震區；
4、 覆冰厚度不超過20mm；
5、 引線拉力：690V在147N（15KG）以內；35KV在294N（30KG）以內；
6、 長期施加在避雷器上的工頻電壓不超過本產品規定的額定電壓值。
用戶須知
1、 系統數據，如：最高系統電壓、頻率、故障最大電壓；
2、 運行條件是否符合使用每件；
3、 訂貨時，請標明型號，如有特殊要求，請?jiān)谟嗀洉r(shí)予以注明；
4、 在投運前或使用1年后，應做預防性試驗，其項目為：
a、 直流U1mA參考電壓（直流脈動部分不大于1.5%），其值不小于主要技術參數表中的規定值；
b、 泄漏電流（直流脈動部分不大于1.5%），其值應小于50µA；
c、 無間隙避雷器不允許做工頻放電試驗。
