YKA-MB系列電動機智能保護監控裝置

產品概況

YKA-MB系列電動機智能保護監控系統（以下簡稱：監控器）。是我公司在十多年研制生產電機保護產品經驗的累積和現代高科技的結晶。核心部件采用國外新型的十六位AD單片微機，比較同類產品采用的八位機而言，技術上已上了一個檔次。它具有抗干擾能力強、工作穩定可靠、精度高、保護參數設定簡單方便和數字化、智能化、網絡化等特點?？蓾M足更高層次用戶的要求。它主要適用于發電、建材、石油、化工、冶金、輕工、紡織、煤炭等工業電動機及三相電力饋電系統，作過載輕載、缺相、過壓、欠壓、堵轉、短路、漏電、及三相電流不平衡保護和多方啟停控制。本機具有RS-485遠程通訊接口，支持MODBUS-RTU、PROFIBUS-DP協議和4-20mA模擬量輸出接口，方便和PLC、DCS及后臺機組成網絡系統。通過后臺機對現場設備進行操控、運行狀態監視和歷史數據查詢。

特點

1、采用微機技術和高性能低功耗電路，運行高速，性能穩定。

2、整機模塊化結構，卡式電流傳感器，體積小，安裝方便。也可分體安裝，主體外形尺寸按照國際儀表裝置標準。

3、采用數字處理技術，測量精度高，線性度好，對故障判斷速度快，精確可靠。

4、高清LED顯示，設置參數與測量有故障主錄直觀方便。

5、配有RS485通信接口，可以與計算機通信構成遠程監控于一體的電機保護網絡。

6、一機多用，可取代電流表，電流變送器，熱繼電器，漏電繼電器，工作電源電壓表。

7、具有4~20mA標準電流輸出信號，可直接與工業二次儀表或計算機系統連接。

工作條件

1、海拔高度不超過4500米。

2、周圍環境溫度：-35℃-+65℃。

3、空氣相對濕度：在+25℃時不超過85%。

4、大氣條件：沒有會引起爆炸危險的介質，也沒有會腐蝕金屬和破壞絕緣氣體及導電塵埃。

5、安裝沒有雨雪侵襲的地方。

6、安裝在無劇烈振動、沖擊的地方。

7、工作電源：220V、380V±15%/50Hz±2%。

8、結構形式：整體與分體兩種形式，分體安裝距離≤5米。

9、互感器固定在交流接觸器下方為宜，采用螺絲固定安裝方式或?qū)к壈惭b；三相主線路分別穿過互感器的三個孔；按接線圖接好線并檢查無誤后通電。

主要功能

1、保護功能：過載保護、斷相保護、三相不平衡保護、堵轉保護、漏電保護、接地故障保護、欠載保護、空載保護、短路保護。

2、控制功能：直接起動、正反起動、星三角起動、直接旁路起動、自耦變電壓器降壓起動、多方起動控制。

3、顯示監測：運行狀態、三相電流、線電壓、漏電電流、故障信息等。

4、設定功能：額定電流、保護電流曲線、啟動時間、三相不平衡、漏電電流值、通訊地址等。

5、遠傳功能：具有DC4-20mA標準模擬量輸出，不需外接電源。

6、通訊功能：通過RS485串行通訊與計算機可構成256臺保護器常規保護控制網絡。遠程數據設定及顯示報警，遠程電動機啟動，停止控制等。

型號及保護功能選擇

注意事項

1、監控保護裝置安裝接線時，應按各接線端子用途正確連接無誤，接觸良好。

2、監控保護裝置的工作電源應接在控制回路上，并注意標稱電壓與實際電壓相符合。

3、各項保護設定值應正確無誤，不用的選項應放棄設定。

4、根據電動機的額定電流值，選擇相應規格的保護裝置。

5、分體式的監控保護裝置不要將不同編號的互感器和顯示部分共同使用。

6、保護裝置配用電流變比互感器時，若設備現場或控制室需電流表顯示時，最好另配一個電流互感器，不然對配帶電流表的那相電流顯示會有影響。

7、監控保護裝置模擬量DC4-20mA接口輸出量應（20mA對應兩倍的額定值）與連接設備相匹配。

端子接口

接線圖

注：電機低于0.5KW，主回路穿過保護裝置常繞匝數，保證空載電流大于1A。

注：電機電源線直接穿過標準電流互感器孔，標準電流互感器二次出線在保護裝置電流互感器線孔中繞5匝穿線。

技術參數

1、反時限保護：本保護裝置具有過流反時限延時保護功能，如圖二。

2、輕載保護：當電流值小于輕載保護設定值時，保護裝置在30秒內動作。

3、過流保護：保護電流可任意設定，電流值大于設定值時，按動作特性曲線動作。

4、斷相保護：電動機電源斷相時（出產時三相電流不平衡值設為60%可根據用戶要求設定）、保護裝置在3秒內動作。

5、堵轉保護：當電動機運行電流大于設定值5倍時，保護裝置在2秒內動作。

6、漏電（接地）保護：漏電電流大于設定值時保護裝置在3秒內動作。

7、短路保護：任意一相電流達到81e電流時，保護裝置在2秒內動作。

8、啟動延時時間：1~999秒可調。

9、星三角轉換時間：星三角轉換時間小于啟動延時時間3秒。

10、4-20mA電流輸出精度：0.3%F.S（20mA對應2倍的額定值）

11、輸出繼電器觸頭容量：250VAC7A。

12、電流顯示誤差：≤1.5%。

13、具有啟動時間延時功能：避開啟動大電流和過電流動作時間分開。

14、具有RS485遠程通信接口，能有遠程數據設定、控制、查詢等，于上位機組成網絡保護監控系統

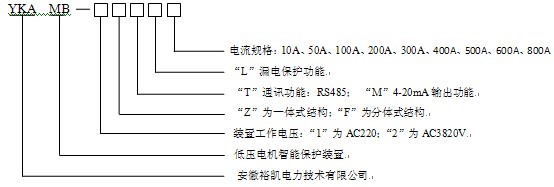

 型號說明
